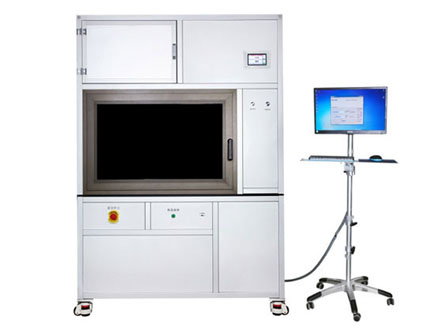

RG-AWS7恒温恒湿自动称重系统

产品描述:产品概述: RG-AWS7 恒温恒湿自动称重系统是在高精度恒温恒湿系统内,将要称量的样品自动进行取放、去静电、称量的全自动智能系统。该系统完全克服了人工操作过程中的温湿度变化、放置称量托盘位置变化和读数错误等因素导致的称量误差,可自动称量47mm滤膜、90mm滤膜、3号滤筒、低浓度采样...
服务热线:185-6275-9977
立即咨询

  产品概述:



  RG-AWS7 恒温恒湿自动称重系统是在高精度恒温恒湿系统内,将要称量的样品自动进行取放、去静电、称量的全自动智能系统。该系统完全克服了人工操作过程中的温湿度变化、放置称量托盘位置变化和读数错误等因素导致的称量误差,可自动称量47mm滤膜、90mm滤膜、3号滤筒、低浓度采样头等样品,样品称量的数据可以存储、查询,并实现数据表格化,节省了时间,降低了劳动强度。整个称量过程严格按照环保部标准HJ 618-2011、HJ656-2013和HJ836-2017 《固定污染源废气 低浓度颗粒物的测定 重量法》中规定的要求,是大气颗粒物和污染源采样样品称重和分析质控环节的重要设备,可用于大气中源装样品 平衡 24小时 校准样品称量 启动取样品扫描编号 去静电 天平平衡 称重读数 数据存储回放样品 下一个样品称量001解析项目采样样品、污染源采样样品的高精准称量。



  系统可选配(低浓度采样头)快速压膜机。

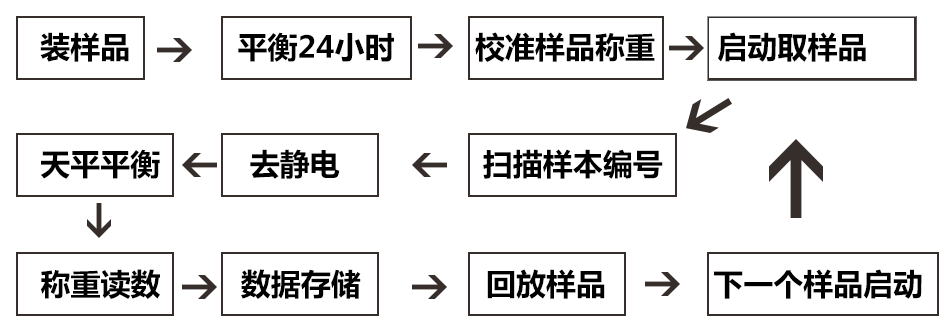

  工作流程:



  装样品 ——平衡24小时 ——校准样品称量 ——启动取样品——扫描编号—— 去静电—— 天平平衡—— 称重读数 ——数据存储——回放样品—— 下一个样品称量







  技术指标



  ♦恒温恒湿控制系统采用一体化设计。



  ♦箱体带滑轮和自锁功能,便于整机移动和固定。



  ♦样品和天平在高精度恒温恒湿系统内丁作,系统可以自动平衡样品,保证样品称量的精度。



  ♦机械手采用原点自动校正方式。



  ♦样品在传送过程中,采用防抖技术和防滑落技术,避免出现样品掉落。



  ♦样品放置处采用镀金处理,并涂有防静电涂层。



  ♦系统具备样品除静电装置,可以自动去除样品上的静电,不产生辐射。



  ♦天平具有量程和零点自动校准功能。



  ♦机械手具备微小偏移自动检测功能和偏移自动纠偏功能。



  ♦系统具备UPS电源,当系统突然断电时,机械手会自动恢复到原点位置,并提示。



  ♦系统支持自动或手动录入采样数据,称重结束后,实现称量结果自动记录和计算,并自动形成历史数据和报表。



  ♦讨以自动称量4)47mm滤膜、cj>90mm滤膜、3抑I筒、低浓度采样头。



  ♦滤膜、滤筒、低浓度采样头等均吋放置,无需更换样品盘和机械手。



  ♦系统具有机械故障自动报瞥功能和水箱缺水6动报瞥功能。



  ♦配备自动天平防风罩,可根据称量状态,自动开启和闭合,保证天平不受任何T•扰。



  ♦样品满足国家标准HJ836-2017《同定污染源废气低浓度颗粒物的测定®量法》标准要求。



  ♦天平采用缓冲阻尼、减振垫、配重等多级防振措施。



  ♦机柜采用减振垫方式减振。



  ♦样品带有人眼识别的数字码和系统自动识别的条码,有效防止样品和编号分离。



  ♦机械手具备多轴驱动,能够自山运动,前后仲缩,360°旋转,可以随意取放任意工位样品。



  ♦系统可以对47mm滤膜、90mm滤膜、3#滤筒、低浓度采样头进行单一样品称量,也可以对47mm滤膜、3#滤筒、低浓度采样头进行同时称量。



  ♦系统可选用闭环内循环供水系统或0来水净化供水模式。



  ♦恒温恒湿系统内装有高效空气净化装置,保证内部洁净度达到客户要求。



  ♦机械手具备硬物阻挡自动保护功能。



  ♦天平防风罩与系统良好接地。



  ♦天平防风罩具备异物阻挡£1动保护功能。



  ♦天平防风罩具备异物阻挡£1动保护功能。



  ♦系统在称重过程中,不会对称量样品造成任何损伤。



  ♦恒温恒湿系统内风速,不影响样品存放、取拿等运动。



  技术指标



  1、恒温恒湿系统



  1.1、温度范围:15℃~30℃(任意点设置,出厂设置为20℃)



  湿度分辨率:0.1℃



  温度波动范围:±0.2℃



  1.2、湿度范围:30%RH~70%RH(任意点设置,出厂设置为50%RH)



  湿度分辨率:0.1%RH



  湿度波动范围:±0.5%RH



  1.3、供货时,提供温湿度校准报告



  2、十万分之一天平



  2.1、称量范围:0~41g



  2.2、分辨率:0.01mg



  2.3、重复性:≤0.02mg



  2.4、线性:≤0.05mg



  2.5、 内 校 外 校 校准方式: 部 准, 部 准



  2.6、供货时,提供天平检定报告



  3、称量样品:



  3.1、样品种类:φ47mm滤膜、φ90mm滤膜、3#滤筒、低浓度采样头



  3.2、单次称量数量:φ47mm滤膜60个,或3#滤筒60个,或低浓度采样头60个,或φ90mm滤膜30个



  3.3、系统可以实现φ47mm滤膜、3#滤筒、低浓度采样头混合称量,混合称量单次称重数量60个



  3.4、滤膜、滤筒、低浓度采样头等均可放置,无需更换样品盘和机械手



  3.5、低浓度采样头:采用不锈钢或钛材质,采样嘴、弯头一次成型,整体重量小于20g,总高度小



  于110mm



  4、样品带有人眼识别的数字码和系统自动识别的条码,有效防止样品和编号分离



  5、机械手



  5.1、用于转移样品,采用样品防滑落技术和防抖动技术,避免样品掉落



  5.2、机械手具备多轴驱动,能够自由运动,前后伸缩,360°旋转,可以取放称量任意工位样品



  5.3、机械手机械重复性误差小于0.01mm



  6、天平防风罩



  6.1、根据称量过程,自动开启和闭合,样品称量时,防风罩自动关闭



  6.2、天平防风罩与系统良好接地,具有接地标识



  6.3、密封性良好,能够完全消除设备内风对天平的扰动



  7、样品进天平舱室称量前,采用送离子风原理去除滤膜上的静电,去静电时间可调



  8、恒温恒湿系统内风速不影响样品的存放、取拿等运动



  9、系统采用AC220V,50Hz电源供电。



  结构指标



  (01) 整体结构:控制系统和机柜一体化设计,能够良好接地制冷机组(外置),可以与主机柜体共处一室,不影响主机工作



  (02) 配电控制柜:机械手配电系统和恒温恒湿配电系统相互独立,以防电磁干扰具备UPS电源,当系统突然断电时,机械手自动恢复到原点位置,并提示



  (03) 恒温恒湿箱:保温结构(隔音、低震动)



  内箱材料:304高级不锈钢内胆



  视窗:采用玻璃可视化窗体



  (04) 空气调节通道:轴流风机2个、加热器、冷凝器、加湿器



  (05) 箱体配置:有自锁功能的滑轮,便于整机移动和固定



  (06) 送风循环系统:采用上送风下吸风的内循环方式,保证系统内温湿度的稳定性和均匀度



  (07) 加热器:电热丝式高速加热器



  加热器控制方式:无触点等周期脉冲调宽SSR固态继电器,系统同步控制,更加提高控



  制元件与界面控制稳定性完全独立系统,不影响冷却系统及控制回路



  (08) 加湿器:不锈钢加湿器



  控制方式:PID控制方式



  水位控制装置:加热器防干烧装置



  当加湿器缺水时,系统自动启动泵提水,当水箱中水量不足时,系统自动报警提示



  (09) 盘架:可放置φ47mm滤膜、φ90mm滤膜、3号滤筒、低浓度采样头



  (10) 机械手臂:多轴联动,定位精度小于0.01mm,360°旋转,快速到达任意位置取放样品



  (11) 控制面板:温湿度控制器(彩色触摸显示屏)、电源开关



  (12) 系统出现机械故障时,系统会自动提示报警



  (13) 系统软件:专用于自动称重系统的中文界面软件,满足国家HJ836-2017《固定污染源废气 低浓度颗粒物的测定 重量法》标准的要求;软件支持手工天平校准;软件支持手工装载样品和卸载样品;可以自动或手动录入采样数据;称量结束后,系统自动记录和计算称量结果,并进行分析;自动形成历史数据和报表;自动生成滤膜平衡与称重记录表(HJ656-2013)、标准滤膜称重记录表(HJ656-2013)



  安全保护功能



  (01) 制冷系统:压缩机超压保护、压缩机电机过热保护、压缩机过电流保护



  (02) 恒温恒湿箱:超温保护、缺水保护、空气调节通道极限超温保护、循环风机过热保护



  (03) 其他:漏电保护、过载保护、负载短路保护。



  部分应用案例:



  我公司研制RG-AWS自动称重系统已在各地用户中持续稳定的运行,得到了用户的高度评价和肯定。



  中国环境科学研究院(2017年)                                                                 中国环境监测总站(2016年)






  用途:称量90mm滤膜、47mm滤膜                                                              用 途:称量低浓度采样头



  配置:百万分之一天平                                                                                   配 置:十万分之一天平



  中日友好环境保护中心(2017年)                                                              新疆维吾尔自治区环境监测总站(2017年)






  用途:称量47mm滤膜、90mm滤膜                                                            用 途:称量低浓度采样头、3号滤筒、47mm滤膜



  配置:百万分之一天平                                                                                 配 置:十万分之一天平



  上海市环境监测中心(2017年)                                                                  山东省环境监测中心(2017年)






  用 途:称量低浓度采样头、3号滤筒、                                                             用 途:称量低浓度采样头、3号滤筒、



  47mm滤膜、90mm滤膜                                                                                47mm滤膜、90mm滤膜



  配 置:十万分之一天平                                                                                     配 置:十万分之一天平
