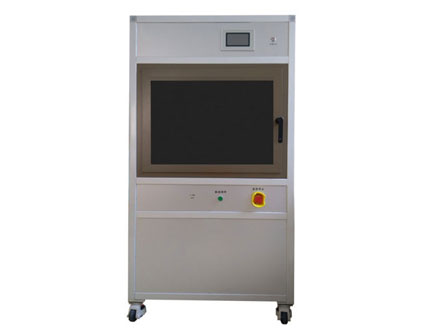

RG-AWS11自动称重系统

产品描述:产品概述 RG-AWS11 是在高精度恒温恒湿系统 自动称重系统内,将要称量的样品自动进行取放、去静电、称量的全自动智能系统。该系统完全克服了人工操作过程中的温湿度变化、放置称量托盘位置变化和读数错误等因素导致的称量误差,可同时称量47mm滤膜、3号滤筒、低浓度采样头,样品称量的数据...
服务热线:185-6275-9977
立即咨询

  产品概述



  RG-AWS11 是在高精度恒温恒湿系统 自动称重系统内,将要称量的样品自动进行取放、去静电、称量的全自动智能系统。该系统完全克服了人工操作过程中的温湿度变化、放置称量托盘位置变化和读数错误等因素导致的称量误差,可同时称量47mm滤膜、3号滤筒、低浓度采样头,样品称量的数据可以存储、查询,并实现数据表格化,节省了时间,降低了劳动强度。整个称量过程严格按照环保部标准HJ 618-2011、HJ 656-2013和HJ836-2017 《固定污染源废气 低浓度颗粒物的测定 重量法》中规定的要求,是大气颗粒物和污染源采样样品称重和分析质控环节的重要设备,可用于大气中源解析项目采样样品、污染源采样样品的高精准称量。系 统 可 选 配 ( 低 浓 度 采 样头)快速压膜机。

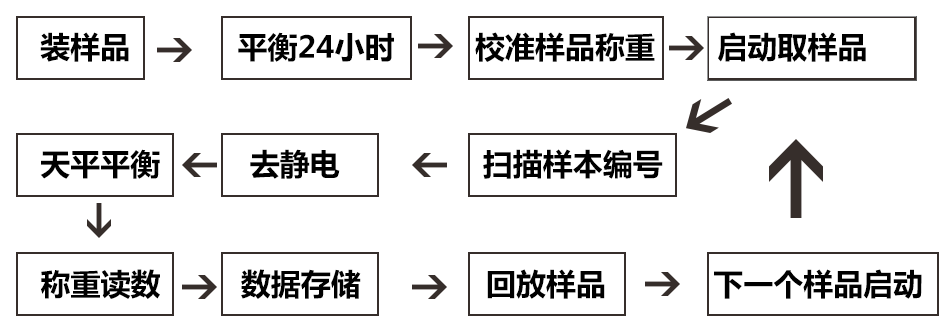

  工作流程



  装样品—— 平衡24小时 ——校准样品称量—— 启动取样品——扫描编号—— 去静电 ——天平平衡 ——称重读数—— 数据存储——回放样品—— 下一个样品称量










  主要功能



  ♦系统采用一体式结构设计,密封性好。



  ♦系统采用自动操作模式。



  ♦系统具有标准膜的编程称量功能。



  ♦系统具有停电记忆功能,停电后,机械手臂自动冋到原点。



  ♦系统支持自动或手动录入采样数据,自动计算颗粒物浓度,自动形成历史数据和报表。



  ♦系统可以对47mm滤膜、3号滤筒、低浓度采样头进行单一样品称量或批量称量。



  ♦系统出现机械故障时,会自动提示并报警。



  ♦系统具有加湿器缺水自动提水功能和水箱缺水自动报警功能。



  ♦系统可以将称重数据通过电子表格格式导出。



  ♦系统在称重过程屮不会对称量样品造成任何损坏。



  ♦系统良好接地,并且具有接地标识。



  ♦对系统内称量环境进行实时监控,并根据监控到的数据自动形成曲线报表。



  ♦加湿器采用闭环内循环供水系统供水模式。



  ♦机械手具备硬物阻挡自动保护功能。



  ♦机械手臂采用原点自动校正。



  ♦机械手具备微小偏移自动检测功能和位移自动纠偏功能。



  ♦天平防风罩密封性好,可根据称重过程,自动开启和闭合,保证天平不受任何干扰。



  ♦天平具有量程和零点自动校准功能。



  ♦天平具有自动校验标准砝码的功能。



  ♦天平防风罩良好接地.



  ♦样品的称量次数可根据用户需要进行设置。



  ♦样品在传送过程中,机械手采用防抖技术。



  ♦样品放置处采用镀金处理,并涂有防静电涂层。



  ♦样品在称量过程中采用防滑落技术,防止样品滑落。



  ♦样品和天平都在高精度恒温恒湿设备内工作,自动平衡样品,保证样品称量的精度。



  ♦样品自动称重前,去静电装置自动去除样品上的静电。



  ♦机柜带有滑轮,具有自锁功能,便于整机移动和固定。



  ♦恒温恒湿系统内风速W调,不影响样品的存放和取拿运动。



  ♦系统具备远程监控功能,可以通过电子邮箱方式通知。



  技术指标



  1、温度



  1.1、温度控制:15℃~30℃,可任意一点设置(出厂设置为20℃)



  1.2、温度分辨率:0.1℃



  1.3、温度波动范围:±0.2℃



  2、湿度



  2.1、湿度控制:30%RH~70%RH,可任意一点设置(出厂设置为50%RH)



  2.2、湿度分辨率:0.1%RH



  2.3、湿度波动范围:±0.5%RH



  2.4、供货时,提供温湿度校准报告



  3、十万分之一天平



  3.1、满足国家JJG 1036-2008 电子天平检定规程



  3.2、可读性:0.01mg



  3.3、量程:41g



  3.4、重复性:≤0.02mg



  3.5、线性:≤0.05mg



  3.6、校准方式:内部校准,外部校准



  3.7、供货时,提供天平检定报告



  4、机械手臂:机械手随意取放任意工位的样品



  5、圆盘



  5.1、称量对象:47mm滤膜:所有材质



  3号滤筒:玻璃纤维滤筒、石英纤维滤筒



  低浓度采样头



  5.2、称量数量:47mm滤膜:36张



  3号滤筒:36个



  低浓度采样头:36个



  47mm滤膜、3号滤筒、低浓度采样头混合称量:36个



  5.3、与样品接触部分,采用镀金处理



  6、软件功能:专用称重系统软件,支持手工校准天平;根据系统对称量环境的实时监控,生成工作仓内的温度均匀性、湿度均匀性和风速的曲线报表;系统可实现数据管理;满足国家HJ836-2017《固定污染源废气 低浓度颗粒物的测定 重量法》标准的要求,自动生成滤膜平衡与称重记录表(HJ656-2013)、标准滤膜称重记录表(HJ656-2013)



  7、样品去静电时间可根据客户要求设置



  8、机柜尺寸:880mm(长)×680mm(宽)×1720mm(高)



  结构指标



  (01) 整体结构:采用一体式结构



  制冷箱外置,可与主机柜体共处一室,不影响主机工作



  (02) 配电控制柜:机械手配电系统和恒温恒湿配电系统相互独立,以防电磁干扰,具备UPS电源



  (03) 恒温恒湿箱:保温结构(隔音、低震动)



  内箱材料:304高级不锈钢材质



  视窗:透明玻璃视窗



  (04) 空气调节通道:轴流风机、加热器、冷凝器、加湿器



  (05) 箱体配置:有自锁功能的移动脚轮4个,便于整机移动和固定



  (06) 送风循环系统:采用上送风下吸风的循环方式,保证系统内温湿度的均匀程度,同时保证温湿度恒定的要求



  (07) 加热器:翅片加热管,升温快,散热均匀



  加热器控制方式:PID控制,加热回路与冷却回路及加湿回路形成动态平衡,具有较高的响应速度和控制精度



  (08) 加湿器:不锈钢加湿器



  控制方式:PID控制方式



  水位控制装置:加热器防干烧装置



  (09) 盘架:可放置47mm滤膜、3号滤筒、低浓度采样头



  (10) 机械手臂:多轴驱动,定位精度小于0.1mm



  机械手臂在样品传送过程中采用防滑落技术



  (11) 控制面板:温湿度控制器(彩色触摸显示屏)、电源开关



  (12) 停电保护功能:停电后,机械手臂自动回到原点



  (13) 机械手能够取拿任意47mm滤膜、3号滤筒、低浓度采样头,无需更换机械手臂



  (14) 系统软件:专用于自动称重系统的中文界面软件,满足国家HJ836-2017《固定污染源废气低浓度颗粒物的测定 重量法》标准的要求;软件支持手工天平校 准;软件支持手工装载样品和卸载样品;可以自动或手动录入采样数据;自动生成滤膜平衡与称重记录表(HJ656-2013)、标准滤膜称重记录表(HJ656-2013)



  安全保护功能



  (01) 制冷系统:压缩机超压保护、压缩机电机过热保护、压缩机过电流保护



  (02) 恒温恒湿箱:超温保护、缺水保护、空气调节通道极限超温保护、循环风机过热保护



  (03) 其他:漏电保护、过载保护、负载短路保护



  部分应用案例:



  我公司研制RG-AWS自动称重系统已在各地用户中持续稳定的运行,得到了用户的高度评价和肯定。



  中国环境科学研究院(2017年)                                                                 中国环境监测总站(2016年)







  用途:称量90mm滤膜、47mm滤膜                                                              用 途:称量低浓度采样头



  配置:百万分之一天平                                                                                   配 置:十万分之一天平



  中日友好环境保护中心(2017年)                                                              新疆维吾尔自治区环境监测总站(2017年)




  用途:称量47mm滤膜、90mm滤膜                                                             用 途:称量低浓度采样头、3号滤筒、47mm滤膜



  配置:百万分之一天平                                                                                 配 置:十万分之一天平



  上海市环境监测中心(2017年)                                                                  山东省环境监测中心(2017年)






  用 途:称量低浓度采样头、3号滤筒、                                                             用 途:称量低浓度采样头、3号滤筒、



  47mm滤膜、90mm滤膜                                                                              47mm滤膜、90mm滤膜



  配 置:十万分之一天平                                                                                    配 置:十万分之一天平
