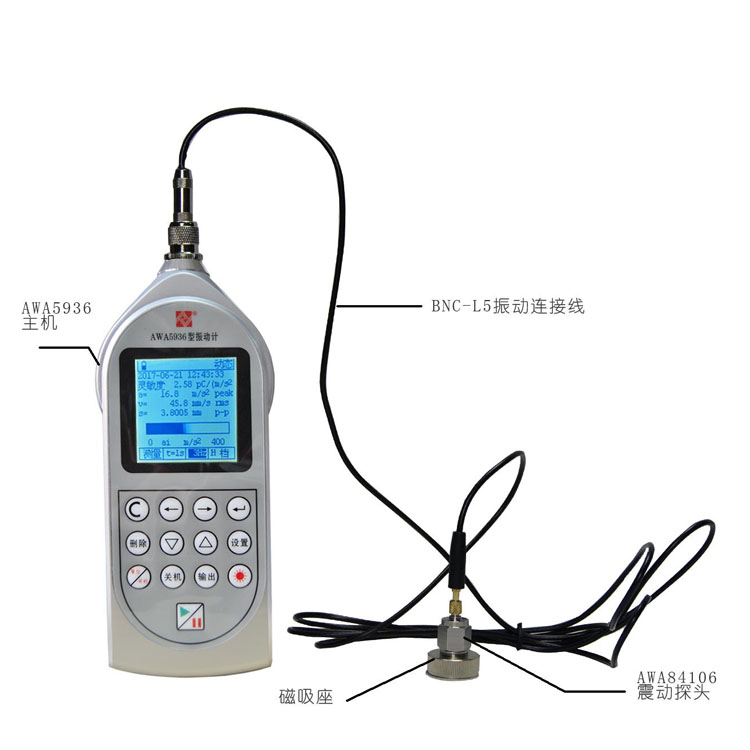

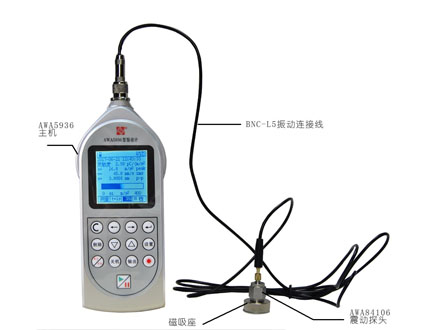

AWA5936型振动计是采用数字信号处理技术的新一代手持式振动测量仪器,可以同时测量多种评价指标,可用于机器、电机、车辆、建筑等振动的测量和手传振动测量。也可将本仪器作为振动测量的采集系统,将数据采集后保存在仪器中,再传到计算机中进行进一步分析处理。
AWA5936型振动计是采用数字信号处理技术的新一代手持式振动测量仪器,可以同时测量多种评价指标,可以测量机械振动,也可以测量人体手传振动;可以测量瞬时振动值,也可以测量积分时间平均值。仪器执行GB/T 23716-2009《人体对振动的响应 测量仪器》。
进行机械振动测量时,a、v、s三种振动量的有效值、峰值、峰峰值,以及两种时间计权(F和S)是并行(同时)进行测量的。以15.92Hz为参考频率,加速度、速度、位移的线性范围均大于80dB。
当选配手传振动测量软件时,可按GB/T 14790.1-2009(ISO 5349-1)《机械振动人体暴露于手传振动的测量与评价第1部分:一般要求》标准要求测量手传振动。
内置FLASH RAM可靠保存测量结果;也可选配SD卡存贮数据,使具有大容量存贮、录音、U盘、读卡器等功能。
传感器 | AWA84106型压电加速度计,灵敏度:3pC/m/s2.当用户所配加度计的灵敏度不同时,测量范围也会随之不同 |
测量范围 (以15.92Hz为参考频率) | 机械振动: 加速度:0.01m/s2~300m/s2 速度:0.01mm/s~3000mm/s 位移:0.001mm~30mm 手传振动: 87~177dB(以10-6m/s2为参考0dB) |
频率范围 | 机械振动: 加速度:10Hz~8kHz 速度:10Hz~4kHz 位移:10Hz~250Hz 手传振动: 8~1000Hz(误差:±1dB) 5~1600Hz(误差:±2dB) |
基本测量误差 | 5%(在频率15.92Hz) |
采样频率 | 48kHz |
A/D位数 | 24位 |
数据存贮 | 128组等效连续值及1 s等效值 |
输出接口 | AC(交流)、DC(直流) |
外形尺寸(mm) | 260×80×30 |
环境条件 | 工作温度:-10℃~50℃ 相对湿度:20%~90% |
序号 | 型号 | 功能配置 | 备注 |
1 | AWA5936型振动计 (配置1) | 机械振动瞬时值测量 | |
2 | AWA5936型振动计 (配置2) | 机械振动瞬时值、积分值测量 | |
3 | AWA5936型振动计 (配置3) | 机械振动瞬时值、积分值测量 手传振动 |
